পিপিএসইউ স্লাইডিং পাইপ ফিটিংগুলির সিলিং কাঠামোর বিশদ ব্যাখ্যা: কোনও ফুটো নিশ্চিত করা নয়

ভূমিকা

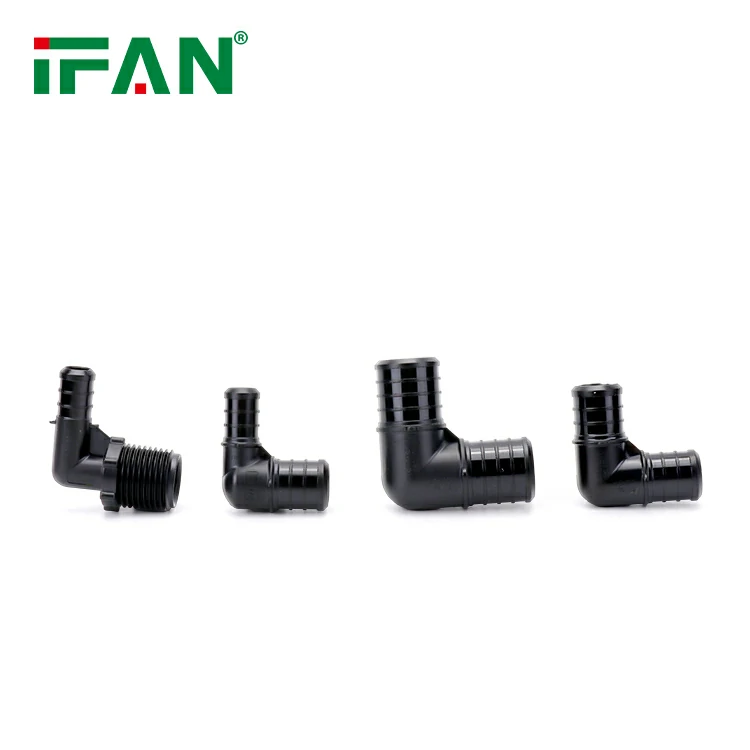

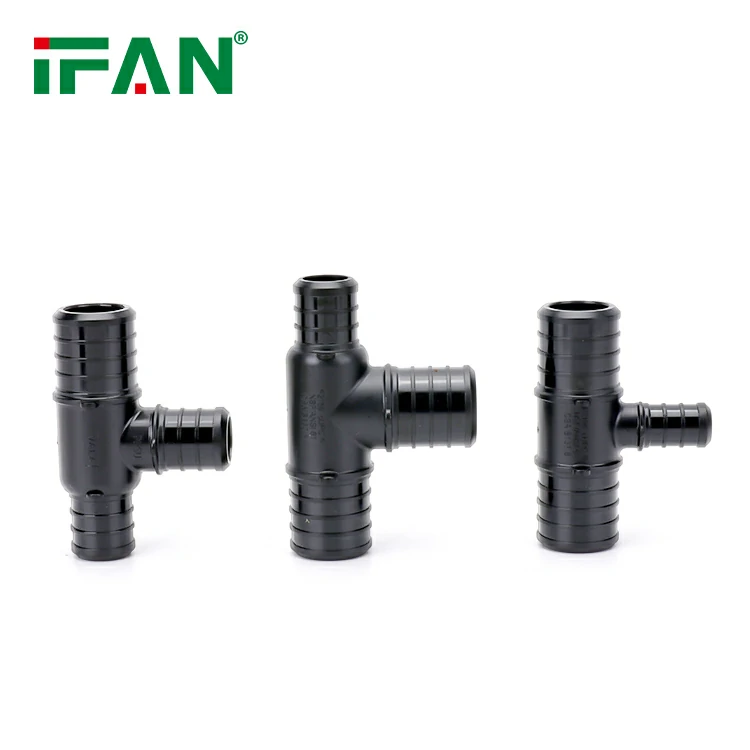

পিপিএসইউ স্লাইডিং পাইপ ফিটিংগুলির সিলিং কাঠামো হ'ল ইঞ্জিনিয়ারিংয়ের এক বিস্ময়, বিভিন্ন তরল সিস্টেমে নির্ভরযোগ্য ফাঁস-প্রমাণ পারফরম্যান্স অর্জনের জন্য উপাদান বিজ্ঞান এবং যান্ত্রিক নকশার সংমিশ্রণ . applications জটিল নকশার বৈশিষ্ট্য, উপাদান সমন্বয় এবং অপারেশনাল প্রক্রিয়াগুলি যা পিপিএসইউ স্লাইডিং ফিটিংগুলি সিলিং অখণ্ডতায় এক্সেল করে তোলে . তাদের ফাঁস-প্রতিরোধী নকশার পিছনে বিজ্ঞানটি বোঝার মাধ্যমে ইঞ্জিনিয়ার এবং ইনস্টলারগুলি সমালোচনামূলক অ্যাপ্লিকেশনগুলিতে কনফিডেন্সের সাথে এই জিনিসপত্রগুলি উত্তোলন করতে পারে .

পিপিএসইউ স্লাইডিং ফিটিং সিলগুলির নকশা নীতিগুলি

মাল্টি-লেয়ার সিলিং দর্শন

পিপিএসইউ স্লাইডিং ফিটিংগুলি সিলিংয়ের জন্য একটি নিয়মতান্ত্রিক পদ্ধতির নিয়োগ করে, অপ্রয়োজনীয়তার জন্য একাধিক বাধা স্তরকে সংহত করে:

প্রাথমিক সিলিং স্তর: সাধারণত একটি ইলাস্টোমেরিক ও-রিং বা ঠোঁট সীল, বেশিরভাগ তরল সংযোজনের জন্য দায়ী .

মাধ্যমিক যান্ত্রিক লক: ইন্টারলকিং জ্যামিতিক বৈশিষ্ট্যগুলি যা সিল স্থানচ্যুতি রোধ করে এবং কাঠামোগত সহায়তা সরবরাহ করে .

সারফেস ফিনিস বাধা: মাইক্রো-টেক্সচারযুক্ত পিপিএসইউ পৃষ্ঠগুলি যা সিলের যোগাযোগ বাড়ায় এবং ফুটো পথগুলি হ্রাস করে .

উপাদান সামঞ্জস্যতা ইঞ্জিনিয়ারিং

সিলিং কাঠামোটি পিপিএসইউর অনন্য বৈশিষ্ট্যগুলিতে মূলধন করে:

তাপ সম্প্রসারণ ম্যাচিং: পিপিএসইউর তাপীয় প্রসারণের সহগ (5 . 5 × 10⁻⁵/ ডিগ্রি) তাপমাত্রার ডুবন্ত জুড়ে সিল সংক্ষেপণ বজায় রাখতে সাধারণ পাইপ উপকরণগুলির সাথে (ই . জি ., পেক্স, সিপিভিসি) সাবধানতার সাথে মিলে যায়।

রাসায়নিক প্রতিরোধের সমন্বয়: সিলিং ইলাস্টোমার্স (ই . জি ., ইপিডিএম, এফকেএম) পিপিএসইউর প্রতিরোধের পরিপূরক হিসাবে নির্বাচিত হয়, আক্রমণাত্মক মিডিয়া . এর বিরুদ্ধে একীভূত বাধা তৈরি করে।

যান্ত্রিক সম্পত্তি ভারসাম্য: পিপিএসইউর অনমনীয়তা (ফ্লেক্সাল মডুলাস 2 . 4 জিপিএ) সিলগুলির জন্য একটি স্থিতিশীল বেস সরবরাহ করে, বিকৃতি রোধ করে যা অখণ্ডতার সাথে আপস করতে পারে।

সিলিং কাঠামোর মূল উপাদানগুলি

ইলাস্টোমেরিক সিলিং উপাদান

ও-রিং ডিজাইন:

ক্রস-বিভাগ: সাধারণত ডিএন 20 ফিটিংগুলির জন্য 3 . 53 মিমি, সংক্ষেপণ বলের জন্য অনুকূলিত (15-20% স্কিজে)।

উপাদান বিকল্প:

ইপিডিএম: জল এবং বাষ্পের জন্য (150 ডিগ্রি পর্যন্ত), কম সংকোচনের সেট সহ (<10% after 1,000 hours at 125°C).

এফকেএম (ভিটন): রাসায়নিক এবং জ্বালানীর জন্য, 200 ডিগ্রি পর্যন্ত তাপমাত্রা প্রতিরোধ করে এবং দ্রাবকগুলিতে স্থিতিস্থাপকতা বজায় রাখে .

ঠোঁট সিল প্রযুক্তি:

চাপযুক্ত সাইক্লিং টেস্টগুলিতে (0-10} বার, 10, {4 {}} চক্র) পরিধানের জন্য ক্ষতিপূরণ দেওয়ার জন্য অন্তর্নির্মিত বসন্ত বাহিনী সহ একটি গতিশীল সীল তৈরি করে এমন টেপার্ড প্রোফাইলগুলি যা একটি গতিশীল সিল তৈরি করে<5% force degradation.

যান্ত্রিক ধরে রাখার বৈশিষ্ট্য

লকিং কলার:

বলের 1, 500-2, 000 n দিয়ে পাইপগুলি গ্রিপ করে এমন অভ্যন্তরীণ পৃষ্ঠগুলি সেরেটেড করুন, অক্ষীয় আন্দোলন প্রতিরোধ করে যা সিলগুলি অপসারণ করতে পারে .

খাঁজকাট আসন নকশা:

ফিটিং বডিটিতে বৃত্তাকার খাঁজগুলি যা 定位 o-rings সুনির্দিষ্টভাবে, অভিন্ন সংকোচনের বিষয়টি নিশ্চিত করে . গভীরতা: 1 . 5 মিমি, প্রস্থ: ডিএন 25 ফিটিংয়ের জন্য 4 মিমি।

ওয়েজ-আকৃতির সংকোচনের রিংগুলি:

ধাতব বা পিপিএসইউ রিংগুলি যখন ফিটিংটি একত্রিত হয় তখন সিলগুলিতে রেডিয়াল চাপ প্রয়োগ করে, যোগাযোগের চাপ 30%. বৃদ্ধি করে

সিলিংয়ের জন্য সারফেস ইঞ্জিনিয়ারিং

মাইক্রো-টেক্সচারযুক্ত পিপিএসইউ পৃষ্ঠতল:

লেজার-খোদাই করা নিদর্শনগুলি (20-50 μm গভীরতা) যা একটি পাতলা তরল ফিল্মটি আটকে দেয়, সিলিং চাপ বজায় রাখার সময় ঘর্ষণ হ্রাস করে . পৃষ্ঠের রুক্ষতা (আরএ) 0.4-0.8} এম এর জন্য নিয়ন্ত্রিত {{4 {}}} এম।

হাইড্রোফোবিক আবরণ:

সিল যোগাযোগের পৃষ্ঠগুলিতে পিটিএফই ন্যানো-কোটিংস (1-2 μm), পৃষ্ঠের শক্তি 72 থেকে 18 এমএন/এম থেকে হ্রাস করে, যা আঠালো বাহিনীকে হ্রাস করে এবং সিলের স্থিতিস্থাপকতা উন্নত করে .

সিলিং কাঠামোর কাজের প্রক্রিয়া

সমাবেশ এবং প্রাথমিক সিলিং

প্রাক-সমাবেশ সারিবদ্ধকরণ:

সন্নিবেশকে গাইড করতে এবং সিলের ক্ষতি রোধ করতে পাইপ প্রান্তগুলি চ্যাম্পার করা হয় (30 ডিগ্রি কোণ) . ফিটিং সন্নিবেশ গভীরতা ধারাবাহিক সমাবেশের জন্য চিহ্নিত করা হয় .

সিল সংকোচনের:

পাইপটি serted োকানো হওয়ার সাথে সাথে ও-রিংটি পাইপ 外壁 এবং ফিটিং অভ্যন্তরীণ খাঁজ . এর মধ্যে সংকুচিত হয় একটি ডিএন 20 ফিটিংয়ের জন্য, এটি যোগাযোগের চাপের 1.2-1.5 এমপিএ তৈরি করে, 0 {{6} 8 এমপিএ ছাড়িয়ে লিক-টাইটনেসের জন্য প্রয়োজনীয়।

যান্ত্রিক লক ব্যস্ততা:

লকিং কলার পাইপের বাইরের পৃষ্ঠকে জড়িত করে, রেডিয়াল ফোর্সের 200-300 n প্রয়োগ করে যা সিল সংক্ষেপণকে শক্তিশালী করে এবং ব্যাক-আউট প্রতিরোধ করে .

অপারেশনাল সিলিং গতিশীলতা

চাপ ক্ষতিপূরণ:

অভ্যন্তরীণ তরল চাপ সিলের উপর কাজ করে, যোগাযোগের চাপ বাড়িয়ে তোলে (কুলম্বের আইন: এফ=μ × পি × এ) . 10 বারে, যোগাযোগের স্ট্রেস 2 . 5 এমপিএতে বৃদ্ধি পায়, সিলিং বাড়িয়ে তোলে।

তাপ সম্প্রসারণ পরিচালনা:

তাপমাত্রা বাড়ার সাথে সাথে পিপিএসইউ এবং পাইপ উপকরণগুলি প্রসারিত হয়, সিল গ্রোভ ডিজাইনের সাথে নিশ্চিত করে যে সংকোচনের শক্তি প্রাথমিক মানের 10% এর মধ্যে থাকবে (-20 ডিগ্রি থেকে 120 ডিগ্রি থেকে পরীক্ষিত) .

কম্পন প্রতিরোধের:

ইলাস্টোমেরিক কমপ্লায়েন্স এবং মেকানিকাল লকগুলির সংমিশ্রণ কম্পন কম্পনগুলি (20-100} Hz) এর সাথে সিল অখণ্ডতা বজায় রাখে<0.05 mm of movement.

পারফরম্যান্স বৈধতা এবং অ্যাপ্লিকেশন কেস

ফুটো পরীক্ষার মান

হাইড্রোস্ট্যাটিক পরীক্ষা:

1 . 5 × রেটেড চাপ (E . g।, পিএন 16 ফিটিংয়ের জন্য 24 বার) 15 মিনিটের জন্য, ফুটো সহ<0.01×DN mm/min (API 598).

গ্যাস ফুটো পরীক্ষা:

হিলিয়াম ভর স্পেকট্রোম্যাট্রি টেস্টিং 1 বারে, ফাঁস সনাক্তকরণ<5×10⁻⁹ mbar·L/s for critical applications.

তাপ সাইক্লিং পরীক্ষা:

চাপ ড্রপ সহ -20 ডিগ্রি থেকে 120 ডিগ্রি চক্র (100 চক্র)<5% indicating seal stability.

শিল্প অ্যাপ্লিকেশন কেস স্টাডিজ

রাসায়নিক প্রসেসিং প্ল্যান্ট

চ্যালেঞ্জ: 10% সালফিউরিক অ্যাসিড 80 ডিগ্রি, বুদ্বুদ-টাইট সিল প্রয়োজন .

সমাধান: এফকেএম ও-রিং এবং পিটিএফই-লেপযুক্ত সিলিং পৃষ্ঠের সাথে পিপিএসইউ ফিটিং .

ফলাফল: 2 বছর পরে, কোনও ফুটো সনাক্ত হয়নি; যোগাযোগের চাপ 2 . 1 এমপিএ (প্রাথমিক 2.3 এমপিএ) এ থেকে যায়।

মেডিকেল ডায়ালাইসিস সিস্টেম

প্রয়োজনীয়তা: বাষ্প জীবাণুমুক্তকরণ (134 ডিগ্রি, 2 বার) এবং বায়োম্পোপ্যাটিবিলিটি .

সিলিং ডিজাইন: মসৃণ পৃষ্ঠের সাথে একটি খাঁজকাটা পিপিএসইউ সিটে ইপিডিএম ও-রিং (আরএ)<0.2 μm).

পারফরম্যান্স: 1, 000 জীবাণুমুক্তকরণ চক্র সহ্য করা; লিচেবল সামগ্রী<0.1 ppm, meeting USP Class VI.

ঘরোয়া গরম জল ব্যবস্থা

শর্তাবলী: 80 ডিগ্রি জল, 8 বার চাপ, ক্লোরিনেটেড (3 পিপিএম সিএল) .

ফিটিং টাইপ: পিপিএসইউ স্লাইডিং ফিটিং ইপিডিএম সিল এবং লকিং কলার .

ফলাফল: 5 বছর পরে, কোনও ফাঁস নেই; গ্রহণযোগ্য সীমাতে . এর মধ্যে সিল সংক্ষেপণ শক্তি 8%হ্রাস পেয়েছে

সিলিং স্ট্রাকচার ডিজাইনে উদ্ভাবন

স্মার্ট সিলিং সিস্টেম

শেপ মেমরি অ্যালো (এসএমএ) অ্যাকিউটিউটর:

NITI অ্যালোগুলি সিলগুলিতে এম্বেড করা হয় যা উচ্চতর তাপমাত্রায় প্রসারিত হয়, তাপীয় শিথিলকরণের জন্য ক্ষতিপূরণ দেয় . 150 ডিগ্রি, স্মা-বর্ধিত সিলগুলি প্রাথমিক সংকোচনের 95% . বজায় রাখে .

স্ব-ডায়াগনস্টিক সিলস:

Conductive elastomers that monitor seal integrity via electrical resistance changes. Alerts triggered when resistance deviates >10%, পরিধান বা ক্ষতি নির্দেশ করে .

উন্নত উপাদান সংমিশ্রণ

গ্রাফিন-বর্ধিত ইলাস্টোমার্স:

ইপিডিএম -তে 0 . 5% গ্রাফিন 70% দ্বারা নির্ধারিত সংক্ষেপণ হ্রাস করে, গরম জলে 5 থেকে 15 বছর পর্যন্ত সিলের জীবন প্রসারিত করে।

ধাতব-জৈব কাঠামো (এমওএফ) আবরণ:

Zif -8 পিপিএসইউ পৃষ্ঠগুলিতে মফ কোটিংগুলি অ্যাডসরব ক্ষয়কারী প্রজাতি, অ্যাসিডিক মিডিয়াতে সিল অবক্ষয় হ্রাস করে 90%.

মডুলার সিলিং সন্নিবেশ

দ্রুত পরিবর্তন সিল কার্তুজ:

প্রাক-একত্রিত সিল মডিউলগুলি যা পুরো ফিটিংটি বিচ্ছিন্ন না করে প্রতিস্থাপন করা যেতে পারে, রক্ষণাবেক্ষণের সময়টি 80%. হ্রাস করে

মাল্টি-ম্যাটারিয়াল 3 ডি-প্রিন্টেড সিলগুলি:

গ্রেডিয়েন্ট উপকরণগুলি অনমনীয় পিপিএসইউ থেকে নমনীয় ইলাস্টোমারে স্থানান্তরিত করে, লোড বিতরণ এবং সিলের পারফরম্যান্সকে অনুকূলকরণ করে .

উপসংহার

পিপিএসইউ স্লাইডিং পাইপ ফিটিংগুলির সিলিং কাঠামো ইঞ্জিনিয়ারিং নির্ভুলতার একটি চূড়ান্ত প্রতিনিধিত্ব করে, উপাদান বিজ্ঞান, জ্যামিতিক নকশা এবং কার্যকরী সংহতকরণকে সংমিশ্রণ করে ফাঁস-মুক্ত পারফরম্যান্স . ellastomeric সিলগুলির কৌশলগত নির্বাচন থেকে flofed- এর সাথে কাজ করে {{ram কঠোর পরীক্ষা এবং বিভিন্ন অ্যাপ্লিকেশনগুলিতে প্রমাণিত, এই সিলিং স্ট্রাকচারগুলি নির্ভরযোগ্যতা সরবরাহ করে যা স্মার্ট উপকরণ এবং স্ব-ডায়াগনস্টিক প্রযুক্তিতে চলমান উদ্ভাবনগুলির সাথে সর্বাধিক দাবিদার শিল্পের মানগুলি . পূরণ করে, পিপিএসইউ সিলিং সিস্টেমগুলির ভবিষ্যত এমনকি উচ্চতর স্তরের পারফরম্যান্স, ডিবিলিটি এবং রক্ষণাবেক্ষণ, সোনার হিসাবে তাদের ভূমিকা রাখে}
